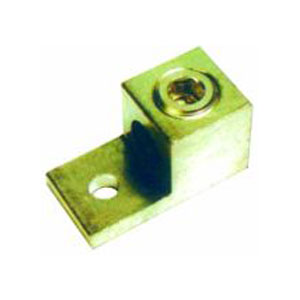

Aluminium Single Barrel Connector, One Hole Mount

MATERIAL - Aluminium

FINISH - Electro Tinned

Conductor Range
(Al. or Cu.)

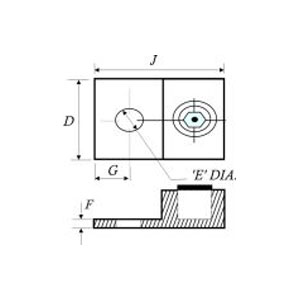

Dimension in mm & (Inches) Product Code
Max. Min. J D G Bolt Hole 'E' F
4 STR 14 AWG 27.00 (1.10) 12.70 (0.50) 5.95 (0.23) 1/4 2.40 (0.09) ALA - 4
2 STR 14 AWG 29.40 (1.15) 12.70 (0.50) 7.55 (0.29) 1/4 2.75 (0.10) ALA - 2
1/0 STR 14 AWG 37.10 (1.46) 15.90 (0.62) 11.10 (0.43) 1/4 4.70 (0.18) ALA - 10
2/0 STR 14 AWG 37.10 (1.46) 15.90 (0.62) 11.10 (0.43) 1/4 4.70 (0.18) ALA - 20
250 KCMIL 6 STR 50.60 (2.00) 21.75 (0.85) 12.75 (0.50) 5/16 6.40 (0.25) ALA - 250
300 KCMIL 6 STR 50.60 (2.00) 21.75 (0.85) 11.90 (0.46) 5/16 6.40 (0.25) ALA - 300
350 KCMIL 6 STR 57.15 (2.25) 28.60 (1.12) 12.70 (0.50) 3/8 6.40 (0.25) ALA - 350
500 KCMIL 4 STR 71.50 (2.81) 38.10 (1.50) 19.05 (0.75) 3/8 8.00 (0.31) ALA - 500
600 KCMIL 2 STR 81.00 (3.19) 38.10 (1.50) 20.60 (0.81) 3/8 11.10 (0.43) ALA - 600
800 KCMIL 300 KCMIL 85.70 (3.37) 44.50 (1.75) 22.20 (0.87) 5/8 12.70 (0.50) ALA - 800
1000 KCMIL 500 KCMIL 85.70 (3.37) 44.50 (1.750) 22.20 (0.87) 5/8 12.70 (0.50) ALA - 1000
