Cable Lugs & Terminals

Cable Lugs & Terminals

Aluminium 3 Core Sector Cable Lugs

MATERIAL - Aluminium

FINISH - Natural/Passivated Aluminium

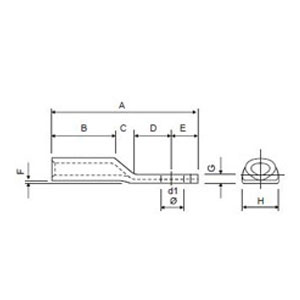

Cable mm2 Stud Hole E Dimensions Product Code
A B C D E F G H d1Ø
25 8             4.1 15.2 8.4 AAL3 -  25-8
10 65 25 8 17 12 1     10.4 AAL3 - 25-10
12             2.9 21 12.5 AAL3 - 25-12
35 8             4.4 17.6 8.4 AAL3 - 35-8
10 68 30 8 17 12 1     10.4 AAL3 -  35-10
12             3.6 21 12.5 AAL3 -  35-12
50 10             4.5 20.3 8.4 AAL3 - 50-10
12 71 32 10 17 12 1     10.4 AAL3 - 50-12
16             2.9 21 12.5 AAL3 - 50-16
70 10             5 23.2 10.4 AAL3 - 70-10
12 76 35.5 11 17 12 1     12.5 AAL3 - 70-12
16             4.6 26 16.5 AAL3 - 70-16
95 10                 10.4 AAL3 - 95-10
12 82 39 14 17 12 1.5 5.7 27.7 12.5 AAL3 - 95-12
16                 16.5 AAL3 - 95-16
120 12                 10.4 AAL3 - 120-12
16 88 44 15 17 12 1.5 6.5 31 12.5 AAL3 - 120-16
20                 16.5 AAL3 - 120-20
150 12                 12.4 AAL3 - 150-12
16 100 47.5 16 20.5 16 1.5 7.2 34.7 16.5 AAL3 - 150-16
20                 20.5 AAL3 - 150-20
185 12                 12.4 AAL3 - 185-12
16 106 47.5 16 20.5 16 105 7.2 34.7 12.4 AAL3 - 185-16
20                 20.5 AAL3 - 185-20
240 20 116 55.5 20.5 22 18 2 5.7 43.6 20.5 AAL3 - 240-20
300 20 128.5 60.5 23 25 20 2 9.7 49.2 20.5 AAL3 - 300-20
